SISTEMAS DE INSPEÇÃO PARA TAMPAS PLÁSTICAS DE ROSCA, COROAS METÁLICAS E TAMPAS DE ALUMÍNIO

As aplicações de Controle de Qualidade e de Processo cobrem todas as áreas de produção de tampas para alimentos e bebidas, seja plástico, metal ou uma combinação dos dois.

SISTEMAS DE VISÃO E MÁQUINAS DE INSPEÇÃO PARA TAMPAS DE PLÁSTICO DE UMA PEÇA, DUAS PEÇAS E TAMPAS MONTADASSEMBLED CAPS

Como líder de mercado na produção de máquinas de moldagem por compressão para tampas plásticas, a SACMI desenvolveu uma linha completa de máquinas e sistemas de inspeção. Sistemas de visão e testadores de faíscas são a ajuda diária que todos os produtores de tampas necessitam.

OS SISTEMAS DE VISÃO QUE GARANTEM 100% DA SUA LINHA DE PRODUÇÃO

LINHA DE TAMPAS AMARRADAS “TETHERED CAPS”

LINHA DE MOLDAGEM PARA TAMPAS DE PLÁSTICO

linha de moldagem para tampas de plástico com corte e dobra da banda de garantia

Linha de tampas de uma peça

Linha de tampas de 2 peças - inspeção completa com CHS

LINHA DE TAMPAS DE DUAS PEÇAS

CHS

Máquina para o controle de qualidade de tampas roscadas de plástico

Adequado para uso em linha com uma máquina de moldagem por injeção, uma máquina de montagem ou qualquer outra máquina de processo, a máquina CHS em diferentes versões permite uma inspeção precisa das tampas de plástico e seus componentes. Configurável com até 7 câmeras e com uma velocidade de até 270.000 tampas/hora, é capaz de inspecionar as partes funcionais e públicas da tampa, realizar medições indicativas de diâmetros e alturas, inspecionar a decoração e a parede lateral, incluindo a quebra das pontes de faixa de segurança. Descubra mais

CHS101

Inspeção em linha de tampas de plástico

O CHS101 foi projetado para ser acoplado a uma máquina de produção como SFM ou PMV, com o objetivo de controlar o lado público das tampas de plástico. Utilizando 5 câmeras e ferramentas de inspeção avançadas, verifica de forma confiável o fundo externo (com ou sem decoração) e a parede externa das tampas de plástico.

CVS102

Sistema de Visão para Controle de Qualidade de Tampas Roscadas de Plástico

O CVS102 inclui uma vasta gama de sistemas de visão configuráveis até 7 câmeras e adequados para inspeção interna, externa (com e sem decoração) e parede lateral de tampas roscadas de plástico, a uma velocidade de até 360.000 tampas/hora. Disponível tanto em máquinas SACMI integradas como em linhas de clientes existentes, adequadas para inspecionar tampas plásticas produzidas com tecnologia de compressão e injeção.

SPARK TESTER

Sistema de inspeção para verificação de microfuros ou microfissuras no ponto de injeção

O sistema Spark Tester permite a identificação de microfuros e microfissuras, aplicando um potencial de alta tensão e baixa corrente nas extremidades do fundo das tampas plásticas.
Projetado e fabricado pela SACMI garante:

  • detecção de microfuros por meio da aplicação de uma tensão muito alta entre o interior e o exterior da tampa
  • compensação automática de tensão com base na umidade do ar, tecnologia exclusiva da SACMI com patente pendente
  • velocidade superior a 4.000 peças por minuto
  • compacto, otimizando o espaço de trabalho sem comprometer o desempenho

CVS154

Verificação das tampas de plástico depois de dobradas/cortadas

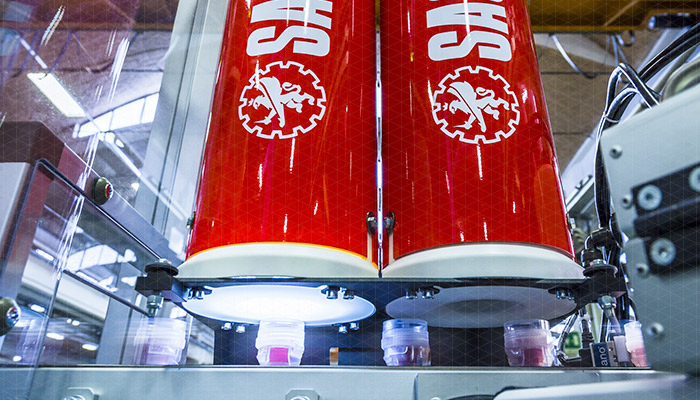

O CVS154 foi concebido para controlar as tampas após a operação de dobra e corte e está totalmente integrada com as máquinas SACMI SCM/SFM. Pode ser configurado com 2 ou 6 câmeras para controlar o interior ou exterior.

CVS360 3D

CONTROLE EM 360° DE TAMPAS DE PLÁSTICO

O CVS360-3D é um módulo inovador de hardware/software desenvolvido pela SACMI R&D. Graças a quatro câmeras posicionadas em torno do objeto e algoritmos 3D sofisticados, o CVS360-3D é capaz de desenvolver um objeto 3D em uma imagem 2D, compensando qualquer deformação que possa surgir de perspectiva, posição espacial e ótica, reproduzindo assim um desenrolar sempre perfeito do perfil.

PFMC

Inspeção de corte banda segurança

A PFMC realiza controles destrutivos em amostras selecionadas de tampas.
O teste de tração mede:
• a força de ruptura dos conectores
• a força de ruptura dos membros da banda que mantêm a tampa vinculada à garrafa

A máquina registra os valores medidos e fornece uma série de estatísticas. Pode operar sozinho ou em uma linha de produção.
O sistema de visualização opcional CVS-CUT inspeciona a banda de garantia antes dos testes destrutivos. Está equipado com uma telecâmera linear de alta resolução que garante uma resolução inferior a 0,01 mm.

CVS153

INSPEÇÃO DO SELO

O CVS153 foi concebido para controlar o selo impresso pela máquina PMV, utilizando iluminação e software específico para diferentes produtos (anel de tração, MASC, ROPP, tampas de plástico). Graças a uma câmera adicional opcional, ela também pode verificar a decoração.

Inspeção de cápsulas de dose única após a moldagem

CVS152

Inspeção de cápsulas de dose única após a moldagem

Uma a três câmaras para identificar e rejeitar defeitos visíveis nas cápsulas imediatamente após a moldagem. Além disso, outras câmeras são aplicadas para o controle total do processo CCMM.

Inspeção para tampas de coroa

Sistemas de visão e máquinas de inspeção para tampas de coroa

Integrados nas máquinas de revestimento SACMI ou como módulos autônomos, os sistemas de visão para inspeção de coroa oferecem o mais alto desempenho em termos de identificação de defeitos e garantia de qualidade. Para necessidades de inspeção fora de linha, o CAT300 permite analisar tampas de coroa a velocidades de até 180.000 tampas por hora.

OS SISTEMAS DE VISÃO QUE GARANTEM 100% DA SUA LINHA DE PRODUÇÃO

tampas de coroa

CVS PTC

Sistema de visão para o alinhamento da decoração

O sistema de visão CVS PTC está integrado na nova prensa de tampas PTC600 e foi concebido para assegurar uma centralização perfeita da decoração em cada tampa de coroa. O CVS PTC mede a distância relativa da litografia e da borda em 2 posições da folha e a comunica à lógica de controle que, ativando um sistema de posicionamento motorizado, corrige a posição da folha para garantir a perfeita centralização da tampa.

SISTEMA DE VISÃO PARA CONTROLE DE QUALIDADE DAS TAMPAS DE COROA

CVS151

SISTEMA DE VISÃO PARA CONTROLE DE QUALIDADE DAS TAMPAS DE COROA

Totalmente integrado nas máquinas de mastigação PMC, o CVS151 controla a qualidade do selo produzido pela máquina. Por meio de uma câmera adicional, também pode verificar a qualidade da decoração. Descubra mais

Máquina de inspeção para tampas de coroa

CAT300

Máquina de inspeção para tampas de coroa

O CAT 300 é capaz de inspecionar o produto e os lados públicos das tampas de coroa com velocidade de até 3.000 tampas/minuto. Completo com um orientador, o CAT 300 pode ser facilmente instalado de forma autônoma ou em linha.

CVS CCD

Sistema de visão para alinhamento da fase de estampagem

O CVS CCD é instalado na máquina CCD 300 e orienta o seu sistema de movimentação para que a decoração na tampa e a estampagem estejam perfeitamente alinhadas. O CCD CVS identifica a litografia de cada tampa e calcula o seu ângulo de rotação em relação a uma referência predefinida. Os dados são então comunicados à automação da máquina, que gira o motor sem escovas para cada cavidade individual de forma a combinar perfeitamente a impressão em relevo com a decoração.

Inspeção para tampas de alumínio

Sistemas de visão e máquinas de inspeção para tampas de alumínio

Integrados nas máquinas de revestimento SACMI ou como módulos autônomos, os sistemas de visão para inspeção de tampas de alumínio oferecem o mais alto desempenho em termos de identificação de defeitos e garantia de qualidade.
Módulo CHS que aplica 7 câmeras de alta resolução, é possível inspecionar a parede interna, externa e lateral das tampas com a máxima precisão; desta forma, os fabricantes podem garantir a mais alta qualidade a seus clientes finais.

OS SISTEMAS DE VISÃO QUE GARANTEM 100% DA SUA LINHA DE PRODUÇÃO

tampas de alumínio ropp

tampas de alumínio altas

LUGGED CAPS

anel de tração

MASC



CHS

A MÁQUINA CHS INSPECIONA DAS TAMPAS DE ALUMÍNIO

A máquina CHS foi concebida em diferentes versões para controlar a qualidade das tampas de alumínio em linha ou fora de linha a uma velocidade de até 250.000 tampas/hora. Graças à sua estrutura modular, será possível configurar a máquina de acordo com as necessidades. O uso de câmeras de alta resolução permite que você faça medições em linha da sua produção com uma precisão de até 1/100 mm. O novo software CVs20 introduz ferramentas de inspeção avançadas para verificar de forma confiável toda a tampa, no lado do produto e no lado público (com ou sem decoração) e a parede lateral externa.

CHS

Máquina para o controle de qualidade de tampas roscadas de plástico

Adequado para uso em linha com uma máquina de moldagem por injeção, uma máquina de montagem ou qualquer outra máquina de processo, a máquina CHS em diferentes versões permite uma inspeção precisa das tampas de plástico e seus componentes. Configurável com até 7 câmeras e com uma velocidade de até 270.000 tampas/hora, é capaz de inspecionar as partes funcionais e públicas da tampa, realizar medições indicativas de diâmetros e alturas, inspecionar a decoração e a parede lateral, incluindo a quebra das pontes de faixa de segurança. Descubra mais

CVS PMH

CONTROLE TOTAL DE TAMPAS DE ALUMÍNIO ALTAS

Totalmente integrada na máquina mastigadora CVS PMH, a CVS PMH utiliza até 6 câmeras para controlar totalmente as tampas de alumínio altas, incluindo o selo, a decoração e a parede lateral.

CONTROLE DA LINGUETA IMPRESSA COM MÁQUINA RCM

CVS PULL-RING

CONTROLE DA LINGUETA IMPRESSA COM MÁQUINA RCM

CVS PULL-RING foi projetado para controlar a lingueta impressa com a máquina RCM. Graças às câmaras adicionais, a CVS PULL RING também pode verificar a decoração e o interior das tampas antes do encaixotamento.

MVS PMA

CONTROLE COMPLETO DE TAMPAS COM ABAS

Totalmente integrado na máquina mastigadora PMA, o PMA MVS foi projetado para inspecionar o selo cuidadosamente. Além disso, utilizando câmeras adicionais, pode inspecionar a decoração, as abas e o enrolamento.

CVS153

INSPEÇÃO DO SELO

O CVS153 foi concebido para controlar o selo impresso pela máquina PMV, utilizando iluminação e software específico para diferentes produtos (anel de tração, MASC, ROPP, tampas de plástico). Graças a uma câmera adicional opcional, ela também pode verificar a decoração.

CVS PTV

CVS PTV

O PTV CVS instalado na nova prensa para tampas PTV119 foi concebido para assegurar uma centralização perfeita da litografia em cada tampa de alumínio
